मायक्रो-थर्मोइलेक्ट्रिक कूलरसह असेंब्लीकॉम्पॅक्ट, तंतोतंत आणि विश्वसनीय तापमान व्यवस्थापन आवश्यक असलेल्या उद्योगांसाठी एक गंभीर उपाय बनला आहे. इन्फ्रारेड डिटेक्टर आणि लेसर सिस्टमपासून ते वैद्यकीय इमेजिंग उपकरणे आणि औद्योगिक सेन्सर्सपर्यंत, या कूलिंग असेंब्ली तापमान-संवेदनशील घटकांना स्थिर करण्यास मदत करतात आणि सिस्टम कार्यप्रदर्शन सुधारतात आणि ऑपरेशनल आयुर्मान वाढवतात.
हा लेख मायक्रो-थर्मोइलेक्ट्रिक कूलिंग असेंब्ली कसे कार्य करते, त्यांचे फायदे, सामान्य उद्योग अनुप्रयोग, मुख्य डिझाइन विचार, सामग्री निवड, थर्मल आव्हाने आणि भविष्यातील विकास ट्रेंड स्पष्ट करतो. हे अभियंते, OEM खरेदीदार आणि विश्वासार्ह थर्मल व्यवस्थापन उपाय शोधणाऱ्या सिस्टम डिझाइनरसाठी व्यावहारिक मार्गदर्शन देखील प्रदान करते.

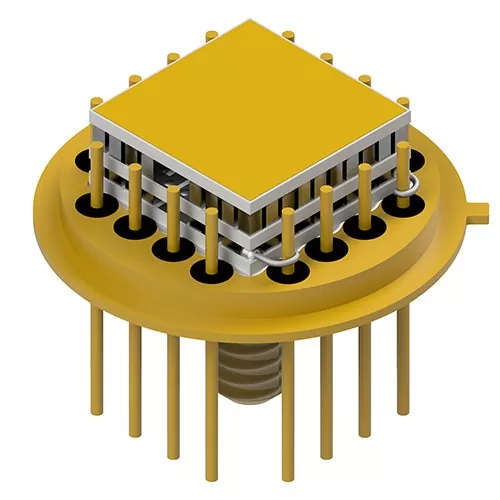

मायक्रो-थर्मोइलेक्ट्रिक कूलरसह असेंब्ली ही अत्यंत संवेदनशील इलेक्ट्रॉनिक आणि ऑप्टिकल घटकांचे तापमान तंतोतंत नियंत्रित करण्यासाठी डिझाइन केलेली कॉम्पॅक्ट थर्मल व्यवस्थापन प्रणाली आहे. हे असेंब्ली सामान्यत: मायक्रो थर्मोइलेक्ट्रिक मॉड्यूल्स, हीट सिंक, सेन्सर्स, थर्मल इंटरफेस मटेरियल आणि इलेक्ट्रॉनिक कंट्रोल सर्किटरी एकाच कॉम्पॅक्ट पॅकेजमध्ये एकत्रित करतात.
कंप्रेसर आणि रेफ्रिजरंट्सवर अवलंबून असलेल्या पारंपारिक रेफ्रिजरेशन सिस्टमच्या विपरीत, थर्मोइलेक्ट्रिक कूलर जेव्हा सेमीकंडक्टर सामग्रीमधून विद्युत प्रवाह वाहते तेव्हा उपकरणाच्या एका बाजूला उष्णता स्थानांतरित करण्यासाठी पेल्टियर प्रभाव वापरतात.
मायक्रो-थर्मोइलेक्ट्रिक कूलिंग असेंब्ली विशेषतः अशा अनुप्रयोगांमध्ये मौल्यवान आहेत जेथे:
या प्रणाली सामान्यतः इन्फ्रारेड सेन्सर्स, लेसर डायोड्स, सीसीडी कॅमेरे, बायोमेडिकल उपकरणे, एरोस्पेस डिटेक्टर आणि ऑप्टिकल कम्युनिकेशन उपकरणांमध्ये एकत्रित केल्या जातात.
मायक्रो-थर्मोइलेक्ट्रिक कूलर्समागील मुख्य ऑपरेटिंग तत्त्व म्हणजे थर्मोइलेक्ट्रिक प्रभाव. जेव्हा थेट प्रवाह अर्धसंवाहक जंक्शनमधून जातो तेव्हा उष्णता एका बाजूला शोषली जाते आणि उलट बाजूने सोडली जाते.
थंड बाजू लक्ष्य घटकाला थंड करते, तर गरम बाजू हीट सिंक किंवा थर्मल स्प्रेडरद्वारे उष्णता पसरवते.
| घटक | कार्य |
|---|---|
| थर्मोइलेक्ट्रिक मॉड्यूल | विद्युत प्रवाह वापरून उष्णता हस्तांतरित करते |
| उष्णता सिंक | गरम बाजूने उष्णता नष्ट करते |
| तापमान सेन्सर | सिस्टम तापमानाचे निरीक्षण करते |
| कंट्रोलर सर्किट | कूलिंग कार्यप्रदर्शन नियंत्रित करते |
| थर्मल इंटरफेस साहित्य | उष्णता हस्तांतरण कार्यक्षमता सुधारते |
कूलिंग रिस्पॉन्स इलेक्ट्रिकली नियंत्रित असल्यामुळे, हे असेंब्ली डिग्री सेल्सिअसच्या काही अंशांमध्ये तापमानाचे अचूक नियमन करू शकतात.
मायक्रो-थर्मोइलेक्ट्रिक कूलिंग असेंब्ली अनेक फायदे देतात जे पारंपारिक कूलिंग पद्धती अनेकदा साध्य करू शकत नाहीत.
मायक्रो टीईसी असेंब्ली अत्यंत कॉम्पॅक्ट आहेत, ज्यामुळे ते पोर्टेबल इलेक्ट्रॉनिक्स, सूक्ष्म सेन्सर आणि जागा-प्रतिबंधित उपकरणांसाठी योग्य बनतात.
हे असेंब्ली अत्यंत स्थिर तापमान नियमन प्रदान करतात, जे डिटेक्टर अचूकता आणि ऑप्टिकल स्थिरतेसाठी आवश्यक आहे.
कंप्रेसर किंवा यांत्रिक घटकांच्या अनुपस्थितीमुळे कंपन, आवाज आणि देखभाल आवश्यकता कमी होते.
सूक्ष्म थर्मोइलेक्ट्रिक सिस्टीम डायनॅमिक ऑपरेटिंग परिस्थितीवर आधारित तापमान वेगाने समायोजित करू शकतात.
अतिरिक्त फायद्यांमध्ये सुधारित सिस्टम आयुर्मान, कमी देखभाल खर्च, कमी दूषित धोके आणि कठोर पर्यावरणीय परिस्थितीत विश्वसनीय ऑपरेशन यांचा समावेश होतो.
सूक्ष्म-थर्मोइलेक्ट्रिक कूलरसह असेंब्ली मोठ्या प्रमाणावर उद्योगांमध्ये वापरली जातात जी थर्मल अचूकता आणि स्थिर ऑपरेटिंग परिस्थितींवर अवलंबून असतात.
| उद्योग | ठराविक अनुप्रयोग |
|---|---|
| वैद्यकीय उपकरणे | पीसीआर प्रणाली, इमेजिंग डिटेक्टर, बायोसेन्सर |
| फोटोनिक्स | लेसर डायोड, ऑप्टिकल ट्रान्सीव्हर्स |
| संरक्षण आणि एरोस्पेस | इन्फ्रारेड इमेजिंग, नाईट व्हिजन सिस्टम |
| वैज्ञानिक संशोधन | अचूक डिटेक्टर आणि विश्लेषणात्मक साधने |
| दूरसंचार | फायबर ऑप्टिक ट्रान्समिशन मॉड्यूल्स |
| औद्योगिक ऑटोमेशन | उच्च-अचूकता सेन्सर आणि तपासणी प्रणाली |
लघु इलेक्ट्रॉनिक्स आणि प्रगत ऑप्टिकल सिस्टीमची वाढती मागणी जगभरात थर्मोइलेक्ट्रिक कूलिंग असेंब्लीचा जलद अवलंब करत आहे.
उच्च-कार्यक्षमता असलेली थर्मोइलेक्ट्रिक कूलिंग असेंब्ली एकात्मिक सोल्यूशनमध्ये अनेक इंजिनियर केलेले घटक एकत्र करते.
एकूण असेंबली डिझाइनमध्ये शीतलक कार्यक्षमता, थर्मल प्रतिरोधकता, विद्युत उर्जेचा वापर आणि भौतिक आकार मर्यादा यांचा समतोल राखला पाहिजे.
काळजीपूर्वक सिस्टम एकत्रीकरण थर्मल गळती, संक्षेपण आणि कार्यप्रदर्शन अस्थिरता टाळण्यास मदत करते.
योग्य मायक्रो-थर्मोइलेक्ट्रिक कूलिंग असेंब्ली निवडण्यासाठी अनेक थर्मल आणि ऑपरेशनल घटकांचे मूल्यांकन करणे आवश्यक आहे.
अभियंत्यांनी काळजीपूर्वक मूल्यांकन केले पाहिजे:
अयोग्य निवडीमुळे अपर्याप्त शीतकरण, थर्मल अस्थिरता, संक्षेपण नुकसान किंवा जास्त वीज वापर होऊ शकते.
अतिसंवेदनशील डिटेक्टर ऍप्लिकेशन्ससाठी, सानुकूल-डिझाइन केलेले असेंब्ली अनेकदा मानक ऑफ-द-शेल्फ मॉड्यूल्सपेक्षा चांगले कार्यप्रदर्शन प्रदान करतात कारण ते थर्मल मार्ग ऑप्टिमाइझ करतात आणि यांत्रिक ताण कमी करतात.
जरी सूक्ष्म-थर्मोइलेक्ट्रिक असेंब्ली अपवादात्मक अचूकता प्रदान करते, तरीही अनेक अभियांत्रिकी आव्हानांना संबोधित करणे आवश्यक आहे.
जेव्हा तापमान सभोवतालच्या दवबिंदूच्या पातळीपेक्षा कमी होते, तेव्हा ओलावा संक्षेपण होऊ शकते आणि संभाव्यतः संवेदनशील इलेक्ट्रॉनिक्सचे नुकसान होऊ शकते.
गरम बाजूने उष्णता कार्यक्षमतेने काढून टाकणे महत्वाचे आहे. खराब उष्णतेचा अपव्यय कूलिंग कार्यक्षमता कमी करते आणि सिस्टम जास्त गरम होऊ शकते.
वारंवार गरम आणि शीतलक चक्र सोल्डर सांधे आणि सेमीकंडक्टर सामग्रीमध्ये यांत्रिक ताण निर्माण करू शकतात.
मायक्रो थर्मोइलेक्ट्रिक कूलर नेहमी मोठ्या कूलिंग लोडसाठी कंप्रेसर-आधारित प्रणालीइतके ऊर्जा-कार्यक्षम नसतात. योग्य सिस्टम ऑप्टिमायझेशन आवश्यक आहे.
प्रगत थर्मल सिम्युलेशन आणि काळजीपूर्वक असेंबली डिझाइन दीर्घकालीन विश्वासार्हता सुधारताना हे धोके कमी करण्यात मदत करतात.
थर्मोइलेक्ट्रिक कूलिंग असेंब्लीच्या कार्यक्षमता आणि टिकाऊपणामध्ये सामग्रीची निवड मोठी भूमिका बजावते.
| साहित्य | उद्देश |
|---|---|
| बिस्मथ टेलुराइड | उच्च थर्मोइलेक्ट्रिक कार्यक्षमता |
| ॲल्युमिनियम नायट्राइड | उत्कृष्ट थर्मल चालकता आणि इन्सुलेशन |
| तांबे | कार्यक्षम उष्णता हस्तांतरण |
| सिरेमिक सबस्ट्रेट्स | इलेक्ट्रिकल इन्सुलेशन आणि स्ट्रक्चरल स्थिरता |
| ग्रेफाइट थर्मल पॅड | वर्धित इंटरफेस उष्णता वहन |
आधुनिक साहित्य अभियांत्रिकी शीतकरण कार्यक्षमता, लघुकरण क्षमता आणि दीर्घकालीन टिकाऊपणा सुधारत आहे.
| वैशिष्ट्य | मायक्रो थर्मोइलेक्ट्रिक कूलिंग | पारंपारिक कंप्रेसर कूलिंग |
|---|---|---|
| गोंगाट | मूक | यांत्रिक आवाज उपस्थित |
| कंपन | काहीही नाही | संभाव्य कंपन |
| आकार | संक्षिप्त | मोठ्या प्रणाली |
| सुस्पष्टता | खूप उच्च | मध्यम |
| देखभाल | कमी | उच्च |
| रेफ्रिजरंट्स | आवश्यक नाही | आवश्यक आहे |
कॉम्पॅक्ट, उच्च-सुस्पष्टता प्रणालींसाठी, थर्मोइलेक्ट्रिक असेंब्ली अनेकदा मोठ्या प्रमाणात शीतकरण कार्यक्षमता काहीशी कमी असूनही उत्कृष्ट कामगिरी प्रदान करतात.
सूक्ष्म-थर्मोइलेक्ट्रिक कूलिंग असेंब्लीचे भविष्य सूक्ष्म इलेक्ट्रॉनिक्स, कृत्रिम बुद्धिमत्ता प्रणाली, एरोस्पेस इन्स्ट्रुमेंटेशन आणि पुढच्या पिढीतील ऑप्टिकल कम्युनिकेशन तंत्रज्ञानातील प्रगतीशी जोरदारपणे जोडलेले आहे.
उदयोन्मुख ट्रेंडमध्ये हे समाविष्ट आहे:
अचूक इलेक्ट्रॉनिक्स विकसित होत राहिल्याने, थर्मल स्थिरता आवश्यकता अधिक मागणी होत जाईल, प्रगत सूक्ष्म-थर्मोइलेक्ट्रिक असेंब्लीचे महत्त्व वाढेल.
होय. सिस्टम डिझाइन आणि थर्मल लोडवर अवलंबून, अनेक थर्मोइलेक्ट्रिक असेंब्ली 0 डिग्री सेल्सियसपेक्षा कमी तापमान मिळवू शकतात.
होय. त्यात कोणतेही हलणारे भाग नसल्यामुळे, ते बऱ्याचदा कमीतकमी देखरेखीसह उत्कृष्ट दीर्घकालीन विश्वासार्हता प्रदान करतात.
वैद्यकीय इमेजिंग, एरोस्पेस, फोटोनिक्स, टेलिकम्युनिकेशन्स, औद्योगिक ऑटोमेशन आणि वैज्ञानिक उपकरणे या सर्व गोष्टी अत्यंत अचूक थर्मोइलेक्ट्रिक कूलिंगवर अवलंबून असतात.
एकदम. अनेक उत्पादक विशिष्ट थर्मल भार, परिमाणे, पर्यावरणीय परिस्थिती आणि एकीकरण आवश्यकतांसाठी अनुकूलित सानुकूल कूलिंग असेंब्ली प्रदान करतात.
हीट सिंकची कामगिरी अत्यंत महत्त्वाची आहे कारण अकार्यक्षम उष्णतेचा अपव्यय कूलिंग कार्यक्षमता आणि एकूण प्रणाली स्थिरता नाटकीयरित्या कमी करू शकतो.
मायक्रो-थर्मोइलेक्ट्रिक कूलरसह असेंब्ली आधुनिक अचूक इलेक्ट्रॉनिक्स आणि थर्मल व्यवस्थापन प्रणालीसाठी एक अपरिहार्य तंत्रज्ञान बनले आहे. त्यांची कॉम्पॅक्ट रचना, कंपन-मुक्त ऑपरेशन, अचूक तापमान नियमन आणि दीर्घ ऑपरेशनल आयुर्मान त्यांना असंख्य उद्योगांमध्ये अनुप्रयोगांची मागणी करण्यासाठी आदर्श बनवते.
उच्च एकात्मता घनता आणि अधिक थर्मल सेन्सिटिव्हिटीकडे तंत्रज्ञान पुढे जात असल्याने, व्यावसायिकरित्या इंजिनिअर केलेल्या थर्मोइलेक्ट्रिक कूलिंग असेंब्ली कार्यक्षमतेची स्थिरता आणि उपकरणांची विश्वासार्हता राखण्यात आणखी महत्त्वपूर्ण भूमिका बजावतील.
