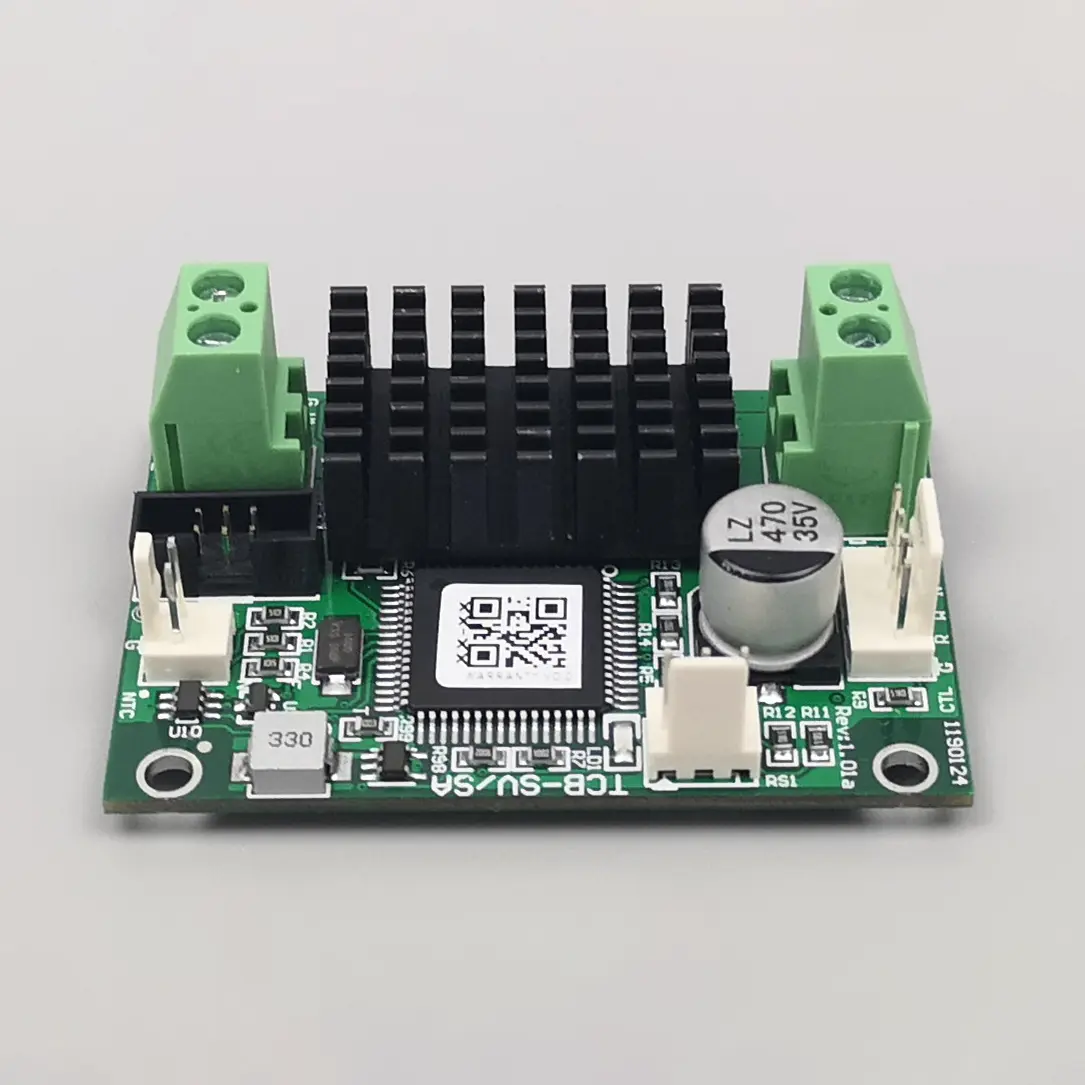

दमायक्रो TECs साठी TCB-SV तापमान नियंत्रकहायपरलोकल थर्मल मॅनेजमेंटमध्ये गेम चेंजर म्हणून उदयास आले आहे. अल्ट्रा-कॉम्पॅक्ट थर्मोइलेक्ट्रिक कूलर (TECs) साठी डिझाइन केलेले, हा कंट्रोलर उच्च-रिझोल्यूशन करंट स्टीयरिंग आणि सब-मिलिकेल्विन स्थिरता प्रदान करतो. या सखोल डुबक्यात, आम्ही त्याचे आर्किटेक्चर, साधक/बाधक, वास्तविक-जागतिक उपयोगांचे परीक्षण करतो आणि वारंवार अभियांत्रिकी प्रश्नांची उत्तरे देतो. Fuzhou X-Meritan Technology Co., Ltd. या कंट्रोलरला नेक्स्ट-जेन फोटोनिक आणि बायोमेडिकल प्रणालींमध्ये समाकलित करते. तुम्ही LiDAR किंवा DNA ॲम्प्लीफिकेशनवर काम करत असलात तरीही, TCB-SV आकार आणि अचूकतेचे आकर्षक मिश्रण ऑफर करते.
📋 एका दृष्टीक्षेपात सामग्री
🔬 मायक्रो TEC साठी TCB-SV तापमान नियंत्रकाची व्याख्या काय करते?
त्याचे नियंत्रण आर्किटेक्चर सामान्य-उद्देश PIDs कसे मागे टाकते?
TCB-SV हे जेनेरिक PID नाही; हे मायक्रो-ओम लोडसाठी अनुकूली फीड-फॉरवर्ड लूप आणि रेखीय आउटपुट वापरते. हे सूक्ष्म पेल्टियर घटकांमध्ये उपस्थित असलेल्या परजीवी प्रतिकारांना थेट संबोधित करते. Fuzhou X-Meritan Technology Co., Ltd. ने पातळ-फिल्म TECs (खाली 2x2 मिमी पर्यंत) द्वारे त्याची चाचणी केली आहे आणि <0.002°C लहरींचे निरीक्षण केले आहे. त्याचे द्विध्रुवीय आउटपुट डेड-बँड काढून टाकते, ज्यामुळे ते सभोवतालच्या जवळ क्रायोजेनिक किंवा हीटिंग सायकलसाठी आदर्श बनते. शिवाय, दमायक्रो TECs साठी TCB-SV तापमान नियंत्रकI2C आणि ॲनालॉग इंटरफेस समाविष्ट करते, त्यामुळे ते कॉम्पॅक्ट उपकरणांमध्ये अखंडपणे घरटे बांधते.
⚙️ प्रमुख क्षमता: TCB-SV मायक्रो TEC कामगिरी कशी वाढवते
मायक्रो TEC सह अभियंते कोणत्या स्थिरतेची अपेक्षा करू शकतात?
लवकर दत्तक घेणाऱ्यांच्या सहकार्याने,Fuzhou X-Meritan Technology Co., Ltd.0.8 A मायक्रो TEC वापरून 24 तासांमध्ये ±0.005°C च्या खाली दीर्घकालीन वाहून नेण्याचे दस्तऐवजीकरण. कंट्रोलर 24-बिट एडीसी सेन्सिंग आणि वेगवान PWM-स्मूथिंग फिल्टर वापरतो. थर्मल भार 0.2 J/K इतका लहान असला तरीही, कोणतेही दोलन होत नाही. खालील सारणी TCB-SV ची पारंपारिक तापमान नियंत्रकांशी तुलना करते:
| पॅरामीटर |
TCB-SV (मायक्रो TEC ऑप्टिमाइझ केलेले) |
मानक बेंचटॉप कंट्रोलर |
| मि. TEC वर्तमान रिझोल्यूशन |
0.5 एमए |
5-10 एमए (नमुनेदार) |
| तापमान स्थिरता (10mK श्रेणी) |
±0.002°C |
±0.05°C |
| फॉर्म फॅक्टर |
30 x 30 मिमी मॉड्यूल |
½‑रॅक 4U |
| द्विध्रुवीय / रेखीय आउटपुट |
होय, अखंड शून्य-क्रॉस |
अनेकदा एकध्रुवीय किंवा रिले |
📊 TCB-SV तापमान नियंत्रक: फायदे आणि मर्यादा
ते का निवडा - आणि आपण कुठे सावध असले पाहिजे?
| ✅ मजबूत गुण |
⚠️ व्यापार बंद |
- अल्ट्रा-फाईन वर्तमान रिझोल्यूशन (µTECs साठी आदर्श)
- अत्यंत कमी आवाज: सेन्सरवर < 1 µV
- मायक्रोसेकंद प्रतिसादासह अनुकूली PID
- कॉम्पॅक्ट एसएमडी असेंब्ली, सोपे एम्बेडिंग
- विस्तृत पुरवठा 5-28 V, उच्च कार्यक्षमता
|
- कमाल आउटपुट 2 A (मोठ्या TEC साठी नाही)
- विदेशी TEC साठी फर्मवेअर ट्यूनिंग आवश्यक आहे
- अंगभूत ग्राफिक डिस्प्ले नाही (फक्त रिमोट)
- इनपुट कॅपेसिटन्स लेआउटसाठी संवेदनशील
- बेसिक ऑन-ऑफ कंट्रोलर्सपेक्षा जास्त किंमत
|
उच्च प्रारंभिक गुंतवणूक असूनही,Fuzhou X-Meritan Technology Co., Ltd.ऊर्जेची बचत आणि फोटोनिक्स अलाइनमेंटमधील थर्मल पुनरावृत्ती कमी झाल्यामुळे मालकीची एकूण किंमत कमी होते यावर जोर देते.
🔄 मायक्रो TEC सह डायनॅमिक थर्मल सायकलिंग
टीसीबी-एसव्ही ओव्हरशूटशिवाय जलद पर्यायी हीटिंग/कूलिंग हाताळू शकते का?
होय — च्या यशस्वी वैशिष्ट्यांपैकी एकमायक्रो TECs साठी TCB-SV तापमान नियंत्रकत्याचा "थर्मल वेग फीड-फॉरवर्ड" आहे. पीसीआर किंवा लेसर तरंगलांबी स्थिरीकरणामध्ये, आपल्याला बऱ्याचदा गरम आणि थंड दरम्यान वेगाने स्विच करण्याची आवश्यकता असते. TCB-SV पेल्टियर रिव्हर्सलची अपेक्षा करते आणि बॅक ईएमएफची भरपाई करते. Fuzhou X-Meritan Technology Co., Ltd. ने <3% ओव्हरशूटसह 3x3 mm TEC वर 5°C/s स्ल्यू दर प्रदर्शित केले. हे क्वांटम कॅस्केड लेसर पॅकेजिंग आणि मायक्रो-फ्लुइडिक थर्मल सायकलर्ससाठी योग्य बनवते.
🏭 ऍप्लिकेशन पॅनोरामा: जिथे TCB‑SV फरक करते
कोणत्या अत्याधुनिक फील्डला सर्वाधिक फायदा होतो?
-
ऑप्टिकल ट्रान्सीव्हर्स- DWDM लेसर तापमान स्थिरीकरण (फुलपाखराच्या पॅकेजमध्ये मायक्रो टीईसी).
-
वैद्यकीय निदान- आइसोथर्मल ॲम्प्लिफिकेशन चिप्स (LAMP) ला ±0.1°C अचूकता आवश्यक आहे.
-
अंतराळ / एरोस्पेस- कमी पॉवर बजेटसह कूलिंग लघु IR डिटेक्टर.
-
प्रयोगशाळा उपकरणे- मायक्रोकॅलोरीमेट्री, जेथे कमी थर्मल वस्तुमान महत्त्वपूर्ण आहे.
Fuzhou X-Meritan Technology Co., Ltd. TCB-SV चा पुरवठा क्वांटम सेन्सर्स विकसित करणाऱ्या संशोधन प्रयोगशाळांना करते, कारण तिची EMC प्रोफाइल अत्यंत स्वच्छ आहे.
❓ वारंवार विचारले जाणारे प्रश्न (TCB‑SV आणि micro TECs)
TCB-SV सब-मिलिअँप TEC करंटसह कार्य करते का?
एकदम. TCB-SV चा आउटपुट स्टेज 0.2 mA पर्यंत खाली रेषीय आहे, 16-बिट DAC आणि अचूक op-amp ड्रायव्हरला धन्यवाद. बऱ्याच मायक्रो टीईसी, विशेषत: सेन्सर कूलिंगसाठी, 10 एमए पेक्षा कमी करंट आवश्यक असतात. एच-ब्रिज डिझाईन्समध्ये दिसणारे “क्रॉसओव्हर विरूपण” टाळून कंट्रोलर या निम्न स्तरांवरही रेखीयता राखतो. Fuzhou X-Meritan Technology Co., Ltd. 1 mA पेक्षा कमी अचूकता वाढवण्यासाठी सेन्स रेझिस्टर कॅलिब्रेट करण्यासाठी ऍप्लिकेशन नोट्स प्रदान करते.
कोणत्या प्रकारचे तापमान सेन्सर इंटरफेस सुसंगत आहेत?
TCB-SV मूळतः PT100/1000 RTDs, NTC थर्मिस्टर्स (लिनियरायझेशन टेबलसह), आणि अगदी AD590 किंवा LM335 सारख्या सॉलिड-स्टेट सेन्सर्सना त्याच्या कॉन्फिगर करण्यायोग्य ॲनालॉग फ्रंट-एंडद्वारे समर्थन देते. यात प्रोग्राम करण्यायोग्य उत्तेजना प्रवाहासह 24-बिट डेल्टा-सिग्मा ADC समाविष्ट आहे. मायक्रो TEC अनुप्रयोगांसाठी, थर्मल लॅग कमी करण्यासाठी आम्ही लहान NTC चिप थर्मिस्टर्स (आकार 0201) वापरण्याची शिफारस करतो. Fuzhou X-Meritan Technology Co., Ltd. एकत्रीकरणाला गती देण्यासाठी पूर्व-जुळलेल्या थर्मिस्टर वक्रांचा पुरवठा करू शकते.
मल्टी-झोन मायक्रो TEC नियंत्रणासाठी मी डेझी-चेन मल्टिपल TCB-SV कंट्रोलर करू शकतो का?
होय, TCB‑SV मध्ये कॉन्फिगर करण्यायोग्य ॲड्रेसिंगसह I²C/SMBus इंटरफेस समाविष्ट आहे. तुम्ही एका बसमध्ये 16 पर्यंत डिव्हाइसेस ऑपरेट करू शकता, ज्यामुळे ॲरे केलेल्या वेव्हगाइड ग्रेटिंग्स किंवा मायक्रोप्लेट थर्मोसायकलर्ससाठी मल्टी-चॅनेल सिस्टम तयार करणे सोपे होते. होस्ट तापमान टेलीमेट्री वाचू शकतो आणि सेटपॉइंट्स स्वतंत्रपणे लिहू शकतो. Fuzhou X-Meritan Technology Co., Ltd. द्रुत प्रोटोटाइपिंगसाठी पायथन लायब्ररी आणि GUI ऑफर करते.
भविष्यातील TEC सामग्रीसाठी TCB-SV फर्मवेअर अपग्रेड करण्यायोग्य आहे का?
नक्कीच. यात UART/I²C वर इन-ॲप्लिकेशन प्रोग्रामिंग (IAP) बूटलोडर आहे. भिन्न प्रतिबाधा किंवा सीबेक गुणांक असलेले नवीन पातळ-फिल्म TEC दिसत असताना, तुम्ही PID आणि रेखीयकरण सारण्या अद्यतनित करू शकता. Fuzhou X-Meritan Technology Co., Ltd. नियमितपणे फर्मवेअर पॅच रिलीझ करते जे नवीन मायक्रो TEC साठी अनुकूली लाभ शेड्यूलिंग सुधारतात. हे भविष्यातील तुमच्या गुंतवणुकीचा पुरावा आहे.
नाजूक मायक्रो TEC साठी TCB-SV मध्ये कोणते संरक्षण समाविष्ट आहे?
यात प्रोग्राम करण्यायोग्य करंट लिमिटिंग, थर्मल शटडाउन आणि सॉफ्ट-स्टार्ट आहे जे इनरश करंटला प्रतिबंधित करते. कंट्रोलर सतत TEC व्होल्टेजचे निरीक्षण करतो आणि 100 µs खाली ओपन-सर्किट किंवा शॉर्ट-सर्किट स्थिती शोधू शकतो, त्यानंतर आउटपुट अक्षम करतो. वैद्यकीय किंवा एरोस्पेस हार्डवेअरमध्ये एम्बेड केलेल्या महागड्या मायक्रो टीईसीसाठी संरक्षणाची ही पातळी आवश्यक आहे.
📚 संदर्भ आणि तांत्रिक स्रोत
- 🔗 Fuzhou X‑Meritan Technology Co., Ltd. - TCB‑SV उत्पादन संक्षिप्त आणि पांढरा कागद (2025)
- 🔗 घटक, पॅकेजिंग आणि उत्पादन तंत्रज्ञानावरील IEEE व्यवहार: "सह-पॅकेज केलेल्या ऑप्टिक्ससाठी मायक्रो TEC नियंत्रक" (खंड 13, 2024) https://ieee.org/microTEC-tcbsv
- 🔗 जर्नल ऑफ थर्मल ॲनालिसिस: “सब-मिलिकेल्विन नियंत्रण सूक्ष्म पेल्टियर उपकरणांसह” (२०२३) – https://link.springer.com/article/... (अँकर)
- 🔗 अर्जाची नोंद AN‑102:दोलनाविना मायक्रो टीईसी चालवणेFuzhou X-Meritan Technology Co., Ltd द्वारे (विनंतीनुसार उपलब्ध)
दमायक्रो TECs साठी TCB-SV तापमान नियंत्रकतुमच्या मूल्यांकनासाठी तयार आहे.Fuzhou X-Meritan Technology Co., Ltd. विनामूल्य डिझाइन पुनरावलोकने, नमुना युनिट्स आणि तांत्रिक सल्ला प्रदान करते. आमच्याशी संपर्क साधाआता
